德凯WHC150圆弧齿圆柱蜗杆减速机-德州市德凯减速传动机械有限公司

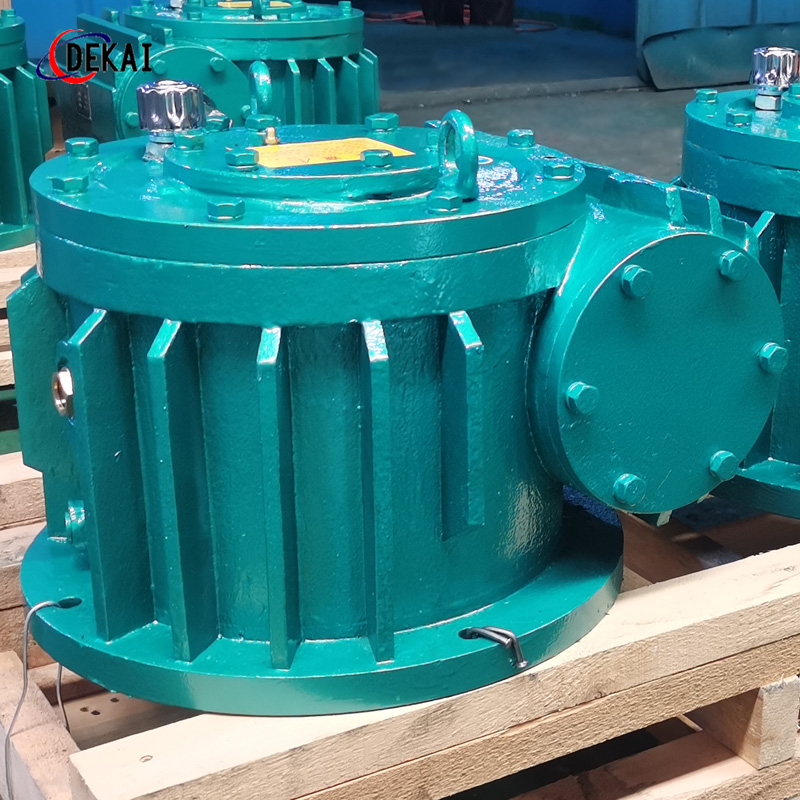

德凯WHC150圆弧齿圆柱蜗杆减速机

更新：2023-6-23 16:37:51 点击：

品牌：德凯
型号：

产品介绍

蜗轮蜗杆大致有这些系列：

1、WH系列蜗轮蜗杆减速机：WHT/WHX/WHS/WHC

2、CW系列蜗轮蜗杆减速机：CWU/CWS/CWO

3、WP系列蜗轮蜗杆减速机：WPA/WPS/WPW/WPE/WPZ/WPD

4、TP系列包络蜗轮蜗杆减速机：TPU/TPS/TPA/TPG

5、PW型平面二次包络环面蜗杆减速机

另外，根据蜗杆形状的不同，蜗杆传动可以分为圆柱蜗杆传动、环面蜗杆传动和锥蜗杆传动。

正确啮合的条件

1.蜗轮的端面模数等于蜗杆的轴面模数且为值，蜗轮的端面压力角应等于蜗杆的轴面压力角且为值，即 m(杆)==m（轮），α（杆）==α（轮）。

2.当蜗轮蜗杆的交错角为90°时，还需保证，而且蜗轮与蜗杆螺旋蜗轮蜗杆线旋向须相同。几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题：1.蜗杆导程角γ是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小于啮合齿间当量摩擦角时（ψv= arctan fv ,即当量摩擦角等于摩擦因素的反正切值，当ψv小于γ时），机构自锁；2.引入蜗杆直径系数q是为了限.制蜗轮滚刀的数目，使蜗杆分度圆直径进行了化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高；3.蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等于蜗杆直径与蜗轮直径的比值；4.蜗杆蜗轮传动中蜗轮转向的判定方法，可根据啮合点方向（平行于螺旋线的切线）及应垂直于蜗轮轴线画速度矢量三角形来判定；也可用“右旋蜗杆左手握，左旋蜗杆右手握，四指拇指”来判定。

机构的特点：

1.可以得.到很大的传动比，比交错轴斜齿轮机构紧凑。

2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构。

3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小。

4.具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在起重机械中使用的自锁蜗杆机构，其反向自锁性可起安.全保护作用。

5.传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。

6.蜗杆轴向力较大。
